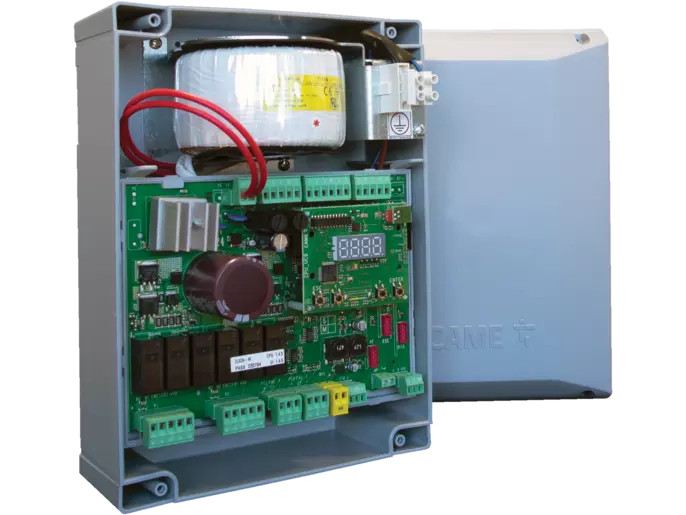

CAME ZLX24SA Vezérlő – 24V-os szárnyaskapu vezérlés

Első ránézésre – kinek való?

 Egy mondatban: A CAME ZLX24SA egy prémium kategóriás, érintőképernyős vezérlő 24V-os lengőkapukhoz, amely az automatikus beállítástól a távvezérlésig mindent tud.

???? Miért speciális ez a vezérlő?

A ZLX24SA nem egy egyszerű kapuvezérlő. Ez a CAME csúcstechnológiája, amely az alábbi innovációkat tartalmazza:

Adaptív sebesség- és nyomatékszabályozás (Adaptive Speed & Torque Technology)

A rendszer folyamatosan figyeli a gyorsulást, lassítást és a felvett áramot, hogy minden időjárási körülmény között a beállított szinten tartsa a nyomatékot és a sebességet . A motor mindig optimálisan teljesít – esőben, szélben, melegben és hidegben egyaránt.

️ Virtuális jeladó (Virtual Encoder)

Még az encoder nélküli motoroknál is biztosítja a teljesítményt és a biztonságot azáltal, hogy elektronikusan kezeli a nyomatékot és az akadályérzékelést . Ez azt jelenti, hogy régebbi vagy egyszerűbb motorokkal is professzionális eredményt érhet el.

???? Intelligens mozgásvezérlés (Smart Movement Control)

Nem kell manuálisan beállítani a szárnyak lassítási pontjait – a rendszer egy teljesen automatikus eljárással maga határozza meg az optimális értékeket . A telepítés így lényegesen gyorsabb és pontosabb.

Többcsatornás csatlakoztathatóság

Egyszerre akár:

• 8 pár fotocella

• 2 db villogó lámpa

• 7 db vezérlő kapcsoló (gomb, kulcsos kapcsoló stb.)

Műszaki adatok

Mit tud a ZLX24SA?

Kijelző és kezelés

• Grafikus kijelző – minden információ egyszerűen áttekinthető

• Programozó gombok – a menürendszerben való navigáláshoz

• Többnyelvű menü – magyar nyelv is elérhető

Biztonság

• Biztonsági eszközök öndiagnosztikája – a vezérlő minden mozgás előtt ellenőrzi a fotocellákat és egyéb biztonsági eszközöket

• 4 db beállítható biztonsági bemenet (CX, CY, CZ, CK) – fotocellák, élérzékelők csatlakoztatásához

• Akadályérzékelés – mozgás közbeni akadály esetén megállítás/visszanyitás

• CXN BUS rendszer – 2 vezetékes, nem polarizált BUS, kiváló visszajelzésekkel

Funkciók

• 1000 felhasználó tárolása

• Beépített óra modul – időzített működésekhez

• Részleges nyitás (kiskapu / gyalogos funkció)

• Automatikus zárás – állítható utánazárási idővel

• Elektromos zár vezérlés – beépített kimenettel

• Akadályérzékelés érzékenységének állítása

• Kimutatási napló – tárolja az eseményeket

Távvezérlés és okos funkciók

CONNECT technológia

A ZLX24SA támogatja a CAME CONNECT technológiát, ami azt jelenti, hogy:

• CAME KEY-vel közvetlenül, helyben programozható és kezelhető

• CAME Gateway-vel távolról, akár mobiltelefonról is vezérelhető

RIO System 2.0

A vezeték nélküli tartozékok (pl. vezeték nélküli fotocellák, távirányítók) is egyszerűen integrálhatók .

Kompatibilis motorok

A ZLX24SA kezeli a teljes CAME 24V-os lengőkapu motor palettát . A legnépszerűbb kompatibilis motorok:

ℹ️ A vezérlő a [Motor típus] menüpontban állítható be az adott motorhoz .

Telepítési tudnivalók

Szükséges kábelek

Forrás:

Szerelés

• DIN sínre pattintható – egyszerű, gyors rögzítés

• A vezérlőt védett helyre kell szerelni (IP54, de nem állhat közvetlen vízsugárban)

• A kábelekhez kábelbevezető gyűrűk használata ajánlott – egy kizárólag a hálózati kábelnek

• A programozáshoz CAME KEY is használható a kényelmesebb beállításért

Bekötési tippek

• Encoderes motorokhoz árnyékolt kábelt használjon (FRORPU 3 x 0,5 mm²)

• A CXN BUS rendszer 2 erű, nem polarizált kábellel szerelhető – akár láncban, akár csillagpontosan

Programozás – kétféleképpen

1. Hagyományos módszer

• Grafikus kijelző + programozó gombok

• A menürendszerben lépkedve beállíthat minden paramétert

• A vezérlő lépésről lépésre végigvezeti a határoló beállításon

2. Okostelefonos módszer (CONNECT)

• Csatlakoztassa a CAME Gateway-t

• Töltse le a CAME alkalmazást

• Beállítások, vezérlés, akár távolról is

Gyári jelszó

• Alapértelmezett jelszó a beállításokhoz: 0000 (vagy lásd a kézikönyvben)

Opcionális tartozékok

️ Paraméterek beállítása (példák)

Lassítási pontok beállítása

A menüben: Configuration > Closing slowdown point

• Alapértelmezett: kikapcsolva

• Állítható: 1% – 50% között

Közeledési pont beállítása (záráskor)

A menüben: Configuration > Cl. approach point

• Alapértelmezett: 8,0%

• Állítható: 0,5% – 15,0% között

Biztonsági bemenetek konfigurálása

A CX, CY, CZ, CK bemenetekhez a programozás során beállítható, hogy milyen működést végezzen a csatlakoztatott eszköz (pl. fotocella megszakítása esetén megállás vagy visszanyitás) .

️ Karbantartás és hibaelhálás

Öndiagnosztika

A vezérlő folyamatosan figyeli a rendszert, és a kijelzőn jelzi, ha valami probléma van .

Tipikus hibák

Biztosítékok

• Hálózati biztosíték: 3,15 A F

• Motorvezérlés: 1,6 A T

• Tartozékok: 1,6 A F

Összefoglaló – miért érdemes a ZLX24SA-t választani?

️ Fontos tudnivaló

A CAME termékeket – bonyolultságuk miatt – kizáróltal szakember telepítheti. A nem megfelelő bekötés a vezérlő és a motor károsodását okozhatja. A gyártó csak szakszerű telepítés esetén vállal garanciát .

További információ

A CAME ZLX24SA vezérlőhöz kapcsolódóan:

• Komplett szerelőszettek (2 motor + ZLX24SA vezérlés + távirányító + fotocellák)

• CAME KEY programozó egység

• CAME Gateway otthoni automatizáláshoz

• Szünetmentes akkumulátor készletek (2x7Ah)

Érdeklődjön kollégáinknál a megfelelő szett összeállításához!
